Маслораспылитель воздуха (лубрикатор)

Сжатый воздух является ключевым источником энергии для пневматических инструментов, которые широко применяются в различных производственных и ремонтных областях. Однако, воздух, поступающий из компрессора, требует дополнительной обработки перед использованием в инструментах. Он может содержать конденсат, масло и другие загрязнения, которые могут нанести серьезный вред оборудованию, значительно сокращая его срок службы. Для предотвращения этого, воздух необходимо очистить и добавить смазку, установив в пневмолинию влагоотделитель и лубрикатор либо модульную группу, которая обеспечивает комплексную подготовку. В большинстве пневматических инструментов, таких как пневмогайковерты, пневмотрещотки, пневмозубила и пневмошуруповерты, сжатый воздух используется для привода. Поэтому, помимо очистки воздуха, в воздушный поток должно поступать специальное масло, которое смазывает трущиеся внутренние механизмы.

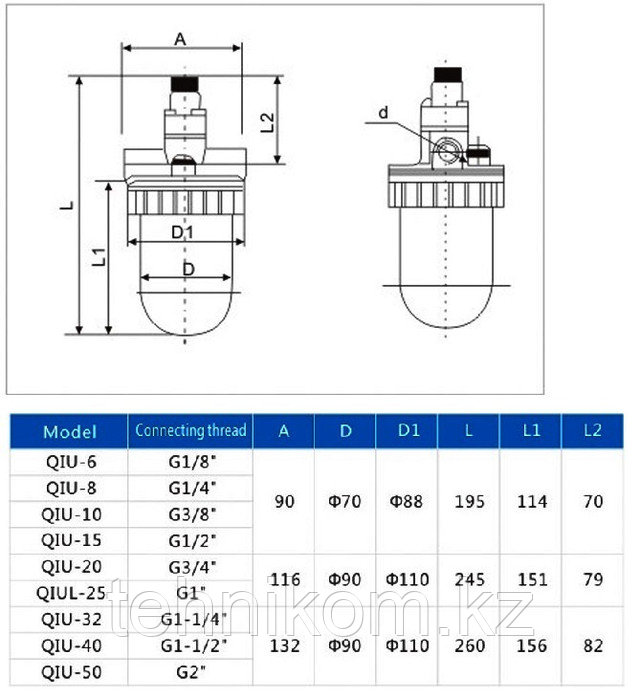

Модель		QIU-08	QIU-10	QIU-15	QIU-20	QIU-25	QIU-40	QIU-50
Размер порта		1/4"	3/8"	1/2"	3/4"	1"	1/2"	2"
Рабочая среда		воздух
Испытательное давление		15,0кгс/см²
Диапазон температур		5~60°C
Рекомендуемые смазочные материалы		Турбинное масло №1 (ISO VG32)
Материал основных деталей	корпус	алюминиевый сплав
	чаша	PC (поликарбонат)

Описание устройства

Маслораспылитель, или лубрикатор воздушный, предназначен для добавления масла в поток сжатого воздуха, обеспечивая смазку внутренних компонентов пневматических инструментов. Это устройство играет важную роль в поддержании эффективной и долговечной работы пневмоинструментов, снижая износ и предотвращая перегрев. Лубрикаторы могут быть оснащены различными присоединительными диаметрами от ¼ до ½ дюйма, что делает их совместимыми с большинством пневматических систем.

Цикл работы

Принцип действия лубрикатора основан на эффекте Вентури. Сжатый воздух, проходя через входное отверстие устройства, создаёт разрежение, которое подтягивает масло из колбы через игольчатый клапан. Масло преобразуется в аэрозоль и смешивается с воздушным потоком, поступая в инструмент через выходное отверстие. Это обеспечивает непрерывное и равномерное смазывание всех внутренних компонентов, что значительно продлевает срок службы пневмоинструмента и улучшает его производительность.

Виды конструкций

Лубрикаторы подразделяются на два основных типа:

• Магистральные (многоточечные);
• Линейные (одноточечные).

Магистральные лубрикаторы

Магистральные лубрикаторы устанавливаются в систему воздухоподготовки после регулятора давления или влагоотделителя. Они обслуживают несколько инструментов одновременно и располагаются как можно ближе к оборудованию. Важно, чтобы длина шланга между лубрикатором и инструментом не превышала 10 метров, а сам лубрикатор подготовки воздуха располагался выше уровня инструмента, так как масляная аэрозоль плохо перемещается вверх.

Линейные лубрикаторы

Линейные лубрикаторы предназначены для работы с одним инструментом. Они устанавливаются непосредственно в пневмолинию и обеспечивают точечную подачу масла. Эти устройства часто применяются в мобильных или портативных системах, где требуется компактность и простота использования.

Сферы применения

Маслораспылители широко используются в различных отраслях, включая:

• Автомобильную промышленность;
• Металлообработку;
• Деревообработку;
• Строительство;
• Производство мебели;
• Ремонтные и сервисные мастерские.

Во всех этих сферах пневмоинструменты играют ключевую роль, и их эффективная работа напрямую зависит от качества смазки. Лубрикатор воздуха помогает поддерживать стабильную работу оборудования, снижая износ и предотвращая поломки.

Типы используемых материалов

Лубрикатор для компрессора изготавливается из высококачественных материалов, устойчивых к воздействию масла и сжатого воздуха. Корпуса устройств обычно выполнены из алюминия или стали, что обеспечивает прочность и долговечность. Колбы для масла могут быть изготовлены из поликарбоната или другого ударопрочного пластика, что делает их устойчивыми к механическим повреждениям и химическим воздействиям.

Как заливать масло

Процесс заправки лубрикатора маслом зависит от его конструкции. В стационарные маслораспылители масло заливается через отверстие, расположенное на верхней части устройства. Это отверстие, как правило, закрыто пробкой под внутренний шестигранник. В некоторых моделях масло заливается непосредственно в снятую колбу, которая затем устанавливается обратно. Важно использовать специальное гидравлическое масло с вязкостью 32, которое обеспечит надлежащую смазку и защиту внутренних компонентов пневмоинструментов.

Заключение

Пневматический лубрикатор – это незаменимый компонент системы воздухоподготовки, который обеспечивает долговечность и надежность работы пневматических инструментов. Он снижает износ, улучшает производительность и предотвращает поломки оборудования. Выбор качественного лубрикатора гарантирует бесперебойную и эффективную работу вашего производства, минимизируя затраты на ремонт и техническое обслуживание.
