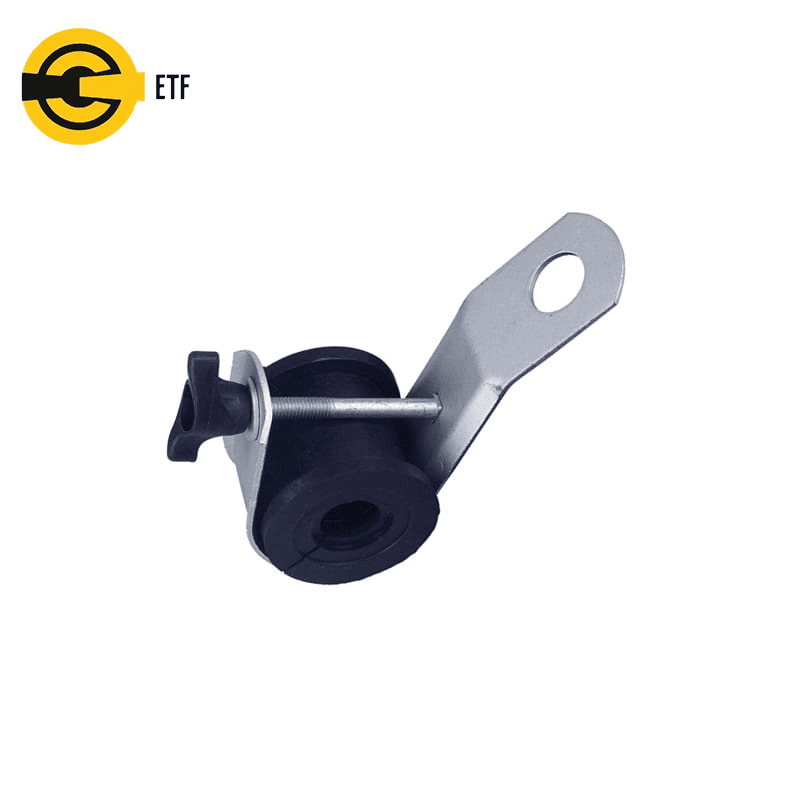

Поддерживающий зажим

Поддерживающие зажимы PS435 применяются для подвески на промежуточных и угловых опорах с углами поворота до 600.
Корпус выполнен из антикоррозийного алюминиевого сплава.
Сечение провода – 4х(16-35) мм2
Разрушающая нагрузка – 1800 даН

1. Назначение и область применения

1.1 Поддерживающие зажимы серии PS марки «ETF» (далее - зажим) предназначены для крепления самонесущих изолированных проводов СИП-4 (далее – СИП-4) напряжением до 1 кВ на промежуточных опорах при углах поворота трассы до 60о . 1.2 Область применения зажимов: система СИП-4 с изоляцией для воздушных линий электропередачи на номинальное напряжение до 1 кВ. 1.3 Технические характеристики зажимов соответствуют требованиям ТУ 27.33.13-001-35900154-2020. 1.4 Условия эксплуатации зажимов: - рабочий диапазон температур от -50°C до +60°C.

2. Основные технические параметры

Технические характеристики PS435

Сечение монтируемых СИП-4, мм2 - 4*(16-35)

Предельная нагрузка, кН -  18

Паспорт и инструкция по монтажу к изделию - V
