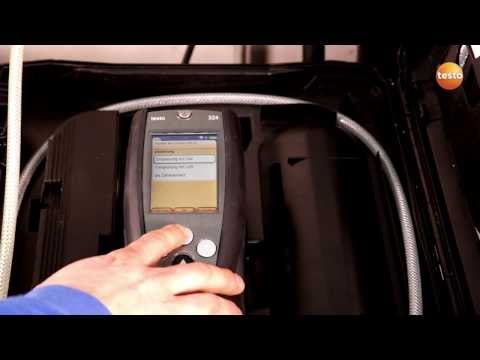

Testo 324 кәсіби жинағы - қысым мен ағып кетуді өлшейтін құрал

Өнім Сипаттамасы

Testo 324 кәсіби жинағы өз атауына лайық. Газ құбырларына заңмен белгіленген сынақтарды жүргізудің бұдан артық кәсіби әдісі жоқ. Аксессуарлардың кең таңдауымен сіз газ құбырларын сынау кезінде кез келген өлшеу тапсырмасына дайынсыз.

Артықшылықтары



• Газ және су құбырларын заңнамалық сынауға арналған әмбебап өлшеу құралы.

• Құжаттамаға арналған принтер орнында

• Жинаққа қосымша газ ағу детекторы кіреді.

• интуитивті түсінікті және заңнамаға сәйкес мәзір навигациясы

• Сынақ хаттамасын жасауға арналған бағдарламалық жасақтама

• Құбыр көлемін тура есептеу

Кәсіби маманға газ құбырларын тексеру үшін қажет нәрсенің бәрі: Testo 324 ағып кету детекторы, оның ішінде қоректендіргіші және басқа керек-жарақтары бар жүйелік қорап, өлшеу деректерін орнында құжаттауға арналған инфрақызыл принтерді, сондай-ақ testo 316-2 газ ағып кету детекторын қамтиды.

Газ құбырларын сынау - қолдану салалары

• TRGI 2018 бойынша газ құбырларының жүктемесі мен тығыздығын сынау
• TRGI 2018 бойынша газ құбырларының жарамдылығын анықтау
• Сұйытылған газ құбырларының беріктігі (қысыммен сынау), тығыздығы және мерзімді сынақтары TRF 2012 сәйкес.
• Кәріз құбырларын DIN EN 1610 стандартына сәйкес сынау
• қысымның төмендеуін өлшеу

Ағып кетуді өлшейтін кәсіби testo 324 жинағы – артықшылықтары

• Қарапайымдылық: бір шланг арқылы қосылу оңай жұмысты қамтамасыз етеді, ал жоғары ажыратымдылықтағы түрлі-түсті графикалық дисплей ыңғайлы жұмысты қамтамасыз етеді.
• Тиімділік: өлшеу орны және тұтынушыларды басқару: өлшеу деректерін өлшеу орны тағайындалған (500 000 өлшем мәндеріне арналған жад) алдын ала жасалған тұтынушы қалталарында жылдам және оңай сақтауға және құжаттауға болады.
• Дәлдік: Кіріктірілген датчиктер максималды дәлдікті қамтамасыз етеді: testo 324 өлшеуішінде ағын датчигі, абсолютті қысым датчигі және екі дифференциалды қысым датчигі орнатылған. Өлшеу құралына қосымша екі температура сенсорын немесе 25 барға дейінгі жоғары қысымды сенсорларды қосуға болады.
• Тиімділік: testo 324 ағу детекторына орнатылған қысым сорғысы қысымды 300 мбарға дейін автоматты түрде көтеруге және беру құрылғысын толтыруға мүмкіндік береді. Қолмен сынақ сорғысының көмегімен сізде жоғары қысымды жасау мүмкіндігі де бар.
• Қауіпсіздік: Жұмысқа қабілеттілікті автоматты түрде тексеру: беру құрылғысы бар жүйенің корпусы газды газ баллоны арқылы береді. Газ баллоны жүйенің меншікті газымен толтырылғандықтан, оның жұмысын тексеру кезінде қауіпті газ-ауа қоспасы пайда болмауы мүмкін.
• Зияткерлік: кіріктірілген құрылғы диагностикасы: қателерді диагностикалау, құрылғы туралы ақпарат, өзін-өзі тексеру, ағып кетуді тексеру.
• Үнемділік: Қуатты тұтынуды басқару: құрылғыны автоматты түрде өшіруге (Auto-Off) және батарея қуатымен жұмыс істегенде дисплей жарығын өшіруге орнатуға болады.
• Практикалық: инфрақызыл принтер заңнамалық ережелерге сәйкес өлшеу деректерін орнында басып шығаруға мүмкіндік береді.
• Жан-жақтылық: газдың ағуын testo 316-2 газ детекторы арқылы сенімді түрде анықтауға болады.
• Төзімділік: кепілдік 2 жыл.

Өлшеу ретін оңай көрсету және тұтынушы деректерін басқару үшін компьютерге арналған EasyHeat бағдарламалық құралын ұсынамыз. Жеткізу көлемі

- DVGW арқылы сыналған testo 324 қысымды және ағып кетуді өлшейтін құрал, соның ішінде батарея мен калибрлеу протоколы

- Тегін жүктеп алу компьютерге арналған easyheat бағалау бағдарламалық құралының.

- Testo 324 үшін қуат көзі
- Жүйелік корпус, оның ішінде қоректендіру құрылғысы, жалғағыш шланг және жалғағыш блок (құрылғы, сорғы, шланг қосылымы, оның ішінде қысымды төмендететін клапан және өшіру клапаны)
- Сынақ қысымын жасауға арналған қолмен сынау сорғысы
- Газ қазандықтарын өлшеу қосылыстарына арналған адаптер
- ½" + ¾" конустық бақылау тығындары
- жоғары қысым -Сатылы тығындар ⅜ + ¾", ½ + 1", ¾ + 1 ¼"
- testo 316-2 газдың ағу детекторы
- базалық инфрақызыл принтер (аккумуляторларды қоса алғанда)
- принтерге арналған қосалқы қағаз

Ерекшеліктер

Температура - НТЦ
өлшеу диапазоны	-20-дан +100 °С-қа дейін

Температура – К типті термопаралар (NiCr-Ni)
өлшеу диапазоны	-40-тан +600 °С-қа дейін
дәлдік	±0,5°C немесе ±0,5%

абсолюттік қысым
өлшеу диапазоны	600-ден 1150 ГПа-ға дейін
дәлдік	±3 ГПа
шамадан тыс жүктеме	1200 ГПа дейін

Ағып кетулер санын өлшеу
өлшеу диапазоны	0-ден 10 л/сағ дейін
дәлдік	±0,2 ГПа немесе көрсеткіштен ±5% ҚҚС

қысымды өлшеу
өлшеу диапазоны	0-ден 1000 ГПа-ға дейін
дәлдік	±0,5 ГПа немесе көрсеткіштен ±3% ҚҚС

Жалпы техникалық деректер
жұмыс температурасы	+5-тен +40 °С-қа дейін
Қорғау сыныбы	EN 60529 стандартына сәйкес IP40
қосымша датчиктерге арналған қосқыштар	қысым датчиктері мен температура датчиктерін қосуға арналған 2 Hirschmann қосқышы.
газды қосылыстар	2 қысымды емізіктер DN 5
5925 сәйкес DVGW рұқсаты	Құрылғының класы L көлемге дейін = 200 литр
сақтау температурасы	-20-дан +50 °С-қа дейін
Салмақ	8500г

желінің көлемін есептеу
өлшеу диапазоны	макс.1200 л
дәлдік	±0,2 немесе ±5 (1-ден 200 л-ге дейін)



Газ құбырларындағы ағып кетулер санын тексеру (ағып кетуді тексеру, жүктеме астында тексеру)

Газ қондырғыларына арналған техникалық ережелер (қысқаша TRGI) мамандар үшін міндетті және бірдей маңызды ережелер болып табылады. TRGI газ жүйелерін қалай жоспарлауды, енгізуді, күтіп ұстауды және күтіп ұстауды реттейді. Барлық газ жүйелері зардап шегеді. Германияның газ және су жөніндегі ғылыми-техникалық қауымдастығы (DVGW) осы ереженің қамқоршысы болып табылады. Өзекті TRGI 2018. Онда, басқалармен қатар, газ құбырлары құрылыстың барысына (корпустың құрылыс кезеңі, аяқталуы, жөнделуі) байланысты тексерілуі тиіс екендігі көрсетілген. Мұнда аталған қолданба үшін келесі тексерулер ерекше маңызды:

Жүктеме сынағы.
Материал беріктігіне, ал қосылыстар беріктігіне тексеріледі; бұл газ құбырларын сылау немесе жабу алдында жасалады. Жүктеме сынағы кезінде арматурасыз және газ құрылғыларынсыз жаңадан салынған желі 1 бар сынақ қысымына ұшырайды. Сынақ ортасы ауа немесе инертті газ (инертті газ) болып табылады. Ұзақтығы кемінде 10 минут болатын сынақ кезеңінде қысымның төмендеуін анықтау мүмкін емес.

Саңылаусыздыққа сынау.
Сынақ арматурасы бар және газ құрылғылары жоқ құбырдың тығыздығын анықтайды. Сынақ қысымы 150 мбар (бұрын 110 мбар) және сынақ ұзақтығы (жүйенің көлеміне байланысты) кемінде 10 минут болғанда, өлшеу құралында қысымның төмендеуі байқалмауы керек.



Қазандықтағы газ құбырларының герметикалығын тексеру

Германияның газ және су өнеркәсібі кәсіпорындары қауымдастығының құқықтық нормаларына сәйкес е. V. (қысқартылған DVGW) және TRGI 2018 газ қондырғысы ұзақ мерзімді перспективада дұрыс жұмыс істеу үшін алғышарттарды қамтамасыз етеді. Дегенмен, газ қондырғысын пайдалану кезінде пайдалану шарттары немесе басқа шекаралық шарттар газ қондырғысының қауіпсіздігіне әсер етуі мүмкін. Техникалық жүйелер күнделікті пайдалану кезінде тозуға және ластануға бейім. Қауіпсіздікке қатысты мұндай өзгерістерді сарапшы ғана тани алады, бағалай алады және шеше алады. Құбыр жүйесінің ағып кету сынағы (көбінесе өнімділік сынағы немесе ағып кету мөлшерін өлшеу ретінде белгілі) өлшеу құрылғысын пайдалана отырып, әр 12 жыл сайын жүргізілуі және нәтижелер туралы есеппен құжатталуы керек. Осылайша, оператордың техникалық білімі бар. Кейбір құрылыс сақтандырушылары осы тексерулер мен дәлелдемелерді өздерінің жалпы сақтандыру шарттарына қосады. Жұмысты тексеру немесе ағып кету жылдамдығын өлшеу кезінде газ құбыры әрқашан жұмыс жағдайында/жұмыс қысымында (сынақ қысымының жоғарылауынсыз) тексеріледі. Бұл тексеру кезінде өлшеу құрылғысы газдың желіден шығатынын және қанша шығатынын анықтайды.

Оттықтағы қысымды өлшеу (саптаманың қысымы, газ ағынының қысымы...)

Тұрмыстық жылыту жүйелеріне техникалық қызмет көрсету кезінде оттықтардағы газ қысымын тексеру стандартты шара болып табылады. Газ ағынының қысымы және жүйедегі газдың статикалық қысымы өлшенеді. Ағын қысымы, қосылыс қысымы деп те аталады, ағып жатқан газдың қысымын және ағып кетпейтін газдың статикалық қысымын сипаттайды. Егер газ жылытқыштарындағы ағын қысымы 18-ден 25 мбарға дейінгі диапазоннан тыс болса, ешқандай параметрлерді орнату мүмкін емес және құрылғыны іске қосу мүмкін емес. Егер ол әлі де жұмыс істеп тұрса, оттық дұрыс жұмыс істей алмайды, ал жалынның пайда болуы өртке және ақырында ақауларға әкеледі, бұл оттықтың өшуіне және жылыту жүйесінің істен шығуына әкеледі.

Радиаторлардағы температураны өлшеу

Радиаторлардағы температураны өлшеу кезінде маман, атап айтқанда, жеткізу және қайтару температурасын тіркейді және бағалайды. Жеткізу температурасы – бұл жүйеге жеткізілетін салқындатқыштың (мысалы, судың) температурасы. Сондықтан жүйеден шығатын ортаның температурасы кері температура деп аталады. Жылу тарату жүйесіндегі ысыраптарды болдырмау және тиімділікті арттыру үшін жеткізу және қайтару температураларын іріктеп есепке алу қажет. Тиісті іс-шараларды жүзеге асыру, сайып келгенде, жеткізу және қайтару температураларын білу негізінде гидравликалық теңгерімге әкеледі. Мұнда рәсім сипатталған оның көмегімен панельдік жылыту жүйесінің әрбір радиаторы немесе жылыту схемасы жылыту жүйесінің белгіленген жеткізу температурасында жеке бөлмелерде қажетті температураға жету үшін қажетті жылу мөлшерімен қамтамасыз етіледі. Оңтайлы емес жұмыс тәртібі электр энергиясы мен жылу энергиясын тұтынудың айтарлықтай артуына әкеледі. Осы себепті Германияда энергияны үнемдеу туралы ереже құрылатын немесе қайта құрылатын жүйелер үшін гидравликалық тепе-теңдікті белгілейді.

Су құбырларының (ауыз су, ағынды сулар) қысымын сынау

DIN EN 806-4, DIN 1988-7 және DIN 1610 заңнамалық нормаларына сәйкес ауыз су мен ағынды суларға арналған құбырлар ауаны, инертті газды немесе суды пайдаланып қысымды сынау арқылы ағып кетпейтіндігіне тексеріліп, жүктеме сынағына ұшырауы керек. пайдалануға берілмес бұрын ауа немесе инертті газ. Дегенмен, гигиеналық себептерге байланысты құбырларды пайдалануға берілгенге дейін құрғақ күйде ұстаған жөн және судың ағып кетуіне сынақтан өтпеген жөн. Сондай-ақ металл материалдарының коррозиясын болдырмау үшін ауа қысымын сынау ұсынылады. Қысым сынағы екі қысымға тәуелді сынаққа бөлінеді, сынақ қысымы мен уақыты мақсатқа (жүктеме немесе тығыздық) байланысты. Ағып кетулер әдетте акустикалық түрде өте тез анықталады. Егер ағып кетуді анықтау қиын болса,
